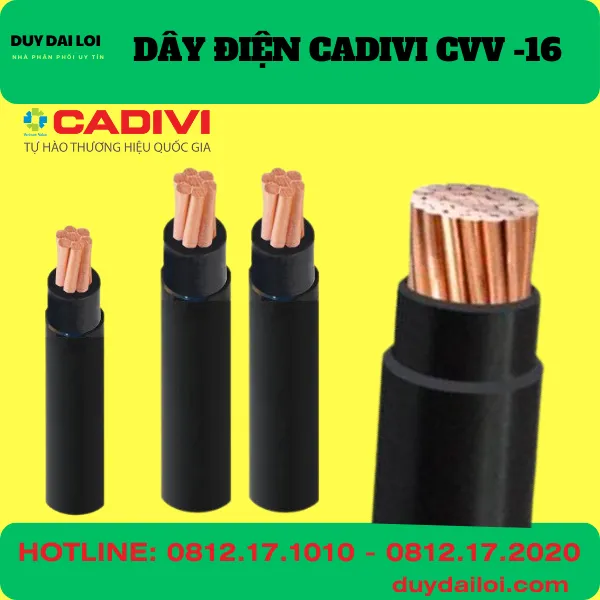

DÂY CÁP ĐIỆN CVV
Dây cáp điện CVV hay còn được gọi là cáp đồng trục (các lớp của dây đều trên 1 trục hình học) là một trong những dòng dây cáp hạ thế. Thường được sử dụng trong hệ thống truyền tải và phân phối điện cấp điện áp 300/500V và 0,6/1kV.
TỔNG QUAN VỀ DÂY CÁP ĐIỆN CVV -16
Dây cáp điện hạ thế Cadivi ruột đồng, cách điện PVC CVV -16 là một loại dây cáp điện thường được sử dụng trong các hệ thống điện hạ thế. Dưới đây là mô tả về đặc điểm và thông số kỹ thuật của loại cáp này:
-
Ruột dây: Dây cáp điện hạ thế Cadivi ruột đồng có một ruột bằng đồng, một loại kim loại dẫn điện tốt và khá phổ biến trong ngành điện. Ruột đồng giúp tăng khả năng truyền dẫn điện và giảm tổn thất điện năng.
-
Cách điện: Cáp được cách điện bằng lớp vỏ PVC (Polyvinyl Chloride). PVC là một loại chất liệu cách điện phổ biến trong ngành điện, có khả năng chống cháy và chống ảnh hưởng từ các yếu tố môi trường như nước, dầu, và hóa chất.
-
Kích thước: Dây cáp điện CVV -16 có một lõi dây đồng và lõi có diện tích tiết diện là 16mm². Đây là thông số kích thước tiêu chuẩn, và nó thường được sử dụng cho các ứng dụng điện hạ thế như lắp đặt đèn, quạt, các thiết bị gia dụng, vv.
-
Màu sắc: Cáp CVV -16 thường có màu vỏ ngoài là màu đen. Lõi dây đồng sẽ được bọc một màu, thường là màu đen cho lõi. Màu sắc này giúp người sử dụng phân biệt các lõi dây và kết nối chúng đúng cách.

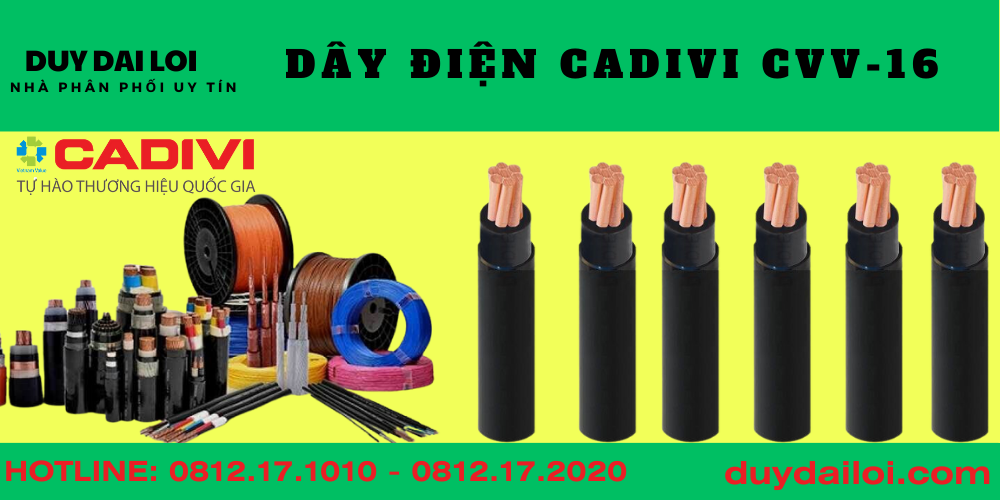

Dây cáp điện cvv -16 CADIVI
TIÊU CHUẨN ÁP DỤNG DÂY CÁP CADIVI CVV
- TCVN 5935-1/ IEC 60502-1
- TCVN 6612/ IEC 60228
CÁCH PHÂN BIỆT
Dây cáp điện CVV Cadivi có cấu tạo ruột dẫn bao gồm nhiều sợi đồng tròn xoắn ép chặt (Ký hiệu là C), một Lớp vỏ bọc cách điện PVC (Ký hiệu là V) và một lớp vỏ bọc bên ngoài cũng bằng chất liệu PVC, ở giữa lớp vỏ có thêm lớp độn điền đầy bằng PP quấn PET hoặc PVC
Dây cáp điện CVV hay còn gọi là cáp core bởi tùy vào nhu cầu mà chúng bao gồm 1 hay nhiều lõi (tối đa 4 lõi) với nhiều tiết diện khác nhau ví dụ như CVV-16 là cáp dẫn bao gồm 1 sợi cáp 1 lõi với tiết diện16mm hay CVV-2x10là cáp dẫn gồm 2 lõi tiết diện 10mm,...
CẤU TRÚC SẢN PHẨM
Cấu tạo cáp CVV
Trên thị trường hiện nay có rất nhiều loại cáp CVV đến từ các thương hiệu khác nhau, nhưng nhìn chung chúng đều có cấu tạo gồm 3 phần chính:
Ruột dẫn + Cách điện + Vỏ bọc bên ngoài
Ruột dẫn được làm bằng đồng và có loại dây cáp có 1 lõi, 2 lõi, 3 lõi và 4 lõi tùy vào mục đích sử dụng.
- Cấu tạo cáp CVV Cadivi
Cấu tạo dây cáp CVV Cadivi:
- Ruột dẫn: được làm bằng đồng
- Các điện được làm từ vật liệu PVC
- Lớp độn: Được điền đầy bằng PP quấn PET hoặc PVC
- Vỏ bọc bên ngoài: PVC
ĐẶC TÍNH KỸ THUẬT CỦA DÂY CÁP ĐIỆN CVV
- Cấp điện áp U0/U: 0,6/1 kV
- Điện áp thử: 3,5 kV (5 phút)
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 20OC
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 140OC, với tiết diện lớn hơn 300mm2, 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2
Ứng dụng: lắp đặt giữa các thiết bị thu và phát sóng vô tuyến, anten hoặc các kết nối cáp truyền hình và mạng máy tính. Cáp Cadivi được dùng để vận hành hệ thống truyền tải và phân phối điện năng. Trị số điện áp là 300 – 500V với 0.6/1kV.
| Ruột dẫn-Conductor | Chiều dày cách điện danh nghĩa |
Đường kính tổng gần đúng (*) |
Khối lượng dây gần đúng (*) |
|||
| Tiết diện danh định |
Số sợi/đường kính sợi danh nghĩa | Đường kính ruột dẫn gần đúng (*) |
Điện trở DC tối đa ở 20C |
|||
| Nominal Area |
Number/Nominal Dia.of wire | Approx. conductor diameter |
Max. DC resistance at 20C | Nominal thickness of insulation | Approx. overall diameter |
Approx. mass |
| mm2 | N0 /mm | mm | Ω/km | mm | mm | kg/km |
| CVV-16 | CC | 4.65 | 1.15 | 1.4 | 9.0 | 207 |
Mục đích sử dụng
- Dây cáp điện CVv dùng cho hệ thống truyền tải và phân phối điện:
- Dây dẫn điện chiếu sáng
- Dây dẫn điện ổ cắm phân phối điện
Phạm vi sử dụng
- Dây điện CVV -16 Cadivi được sử dụng hầu hết trong hệ thống điện DÂN DỤNG và CÔNG NGHIỆP
Giá bán của dây điện CVV -16 CADIVI
Dưới dây là giá bán của dây điện CVV -16 Cadivi tại NPP Duy Đại Lợi chúng tôi:
|
Quy Cách Sản Phẩm Dây Điện Cadivi |
ĐVT |
Đơn Giá |
Đơn Giá |
Qui Cách |
|
Dây Điện CVV -16 CADIVI |
Mét |
54.800 |
60.280 |
Theo yêu cầu |
>>> Xem thêm bảng giá các sản phẩm dây cáp điện CADIVI khác tại đây
Bảo quản
- Tránh môi trường ẩm ướt
- Tránh va đập mạnh, vật nặng đè vào làm hư vỏ bọc dây điện CVV -16 Cadivi
- Sử dụng ống điện hoặc phụ kiện bao bọc đường dây
Cách lắp đặt
Tùy vào nhu cầu sử dụng mà sản phẩm DÂY ĐIỆN CVV -16 CADIVI có cách lắp đặt phù hợp
-
Luồn trong ống điện hoặc ruột gà
-
Lắp đặt trong hệ thống trunking – máng cáp điện
-
Đấu nối bằng mối nối vặn 2 đầu dây, cách điện bằng băng keo cách điện
-
Đấu nối bằng ống nối dây điện, cách điện bằng băng keo cách điện
-
Đấu nối bằng liên kết tiếp điểm siết ốc cố định, cách điện bằng băng keo cách điện
